جرثقیل برقی تک تیرانداز 5 تن با هیت الکتریکی - اخبار - هانان یونیتان جرثقیل شرکت با مسئولیت محدود

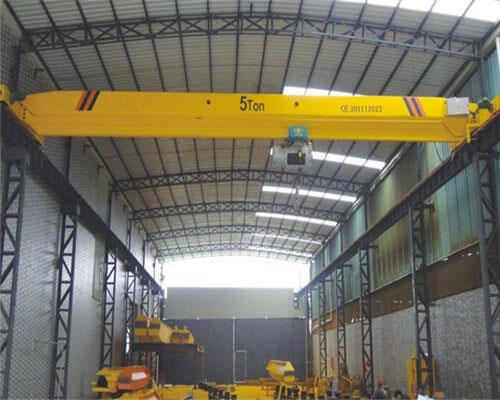

جرثقیل بالابر 5 تون تنها با بالابر برقی

- Apr 26, 2018 -

اطلاعات پایه

نام: جرثقیل زیر بشکهای 5 تنی تنها با بالابر برقی

مدل شماره: LDA

نوع: جرثقیل تک هسته ای

حداکثر بار بالابر: 5 تن

بار در حال بارگذاری: 0.5 تا 32 تن

حداکثر ارتفاع بالابر: 30 متر

محدوده: 7.5m-31.5m

سرعت بالا بردن: 8 / 0.8 (7 / 0.7) M / دقیقه

سرعت سفر: 20/30 دقیقه / دقیقه

وظیفه کاری: A3-A5

کاربرد: استفاده از ساخت و ساز

منبع تغذیه: الکتریکی

نوع متحرک: چرخ

بسته بندی حمل و نقل: جعبه کاغذ و مورد چوبی

مشخصات: CCC، ISO9001

منبع: Xinxiang، He'nan، چین

توضیحات محصول

اطلاعات محصول

مدل تک لکه مدل LD مدل بهبود یافته و طراحی شده بر اساس مدل LDA. با ساختار منطقی تر و فولاد قوی تر به طور کلی مشخص می شود. با استفاده از مدل CDE، مدل الکتریکی مدل MDE به عنوان یک مجموعه کامل، این آسانسور با ظرفیت 1 تا 10 تن است. محدوده عرض 7.5-22.5 متر است. کار درجه A3-A5 است. دمای کار 25 تا 40 است.

این محصول به طور گسترده ای در گیاهان، انبارها، سهام مواد برای بلند کردن کالاها استفاده می شود. استفاده از تجهیزات در محیط قابل اشتعال، مواد منفجره و خورنده ممنوع است.

این محصول دارای دو روش عملیاتی، اتاق زمینی یا عملیاتی است که دارای مدل باز و بسته ای است و می تواند براساس شرایط عملی در سمت چپ یا راست نصب شود. و جهت ورود به دروازه دارای دو شکل است، به جلو و به پایان می رسد به منظور برآوردن کاربران، انتخاب در شرایط مختلف.

اجزاء

پرتو	محور اصلی، واگن های پایه، قاب خرچنگی ساخته شده از طراحی صفحات جعبه / بخش های نورد. در صورت نیاز 100٪ رادیوگرافی از تمام اتصالات جوشکاری مفاصل واگن پل و پایان را می توان ارائه داد.
قطعات الکتریکی	نام تجاری Schneider / DK1
موتورها	مکرر شروع، عقب نشینی و ترمز، ساخت و ساز پایدار گرد و غبار پا / فلنج TESC / TEFC، Sq. موتورهای قفس با ترمزهای ایمنی یکپارچه، کلاس عایق FH، حفاظت IP54 برای بالابرها، حرکات CT و LT. Squirrel Cage induction crane duty engines ساخته شده از شهرت (موتورها ممکن است مورد استفاده قرار گیرد ترجیحا از JIAMUSI / NANJINGZONGCHANG را)، CDF25٪، کاملا محصور، فن خنک، عایق کلاس-F و تایید مربوط به آخرین GB / T 1032-2005.
ترمزها	ترمزهای هیدرولیک مستقل نوع روتور مخروطی یا نوع عمل "نتوانند به ایمن" نوع الکتریکی هیدرولیک درام / دیسکی برای ارائه مکانیزم در موقعیت بلافاصله به محض اینکه منبع تغذیه "خاموش" یا به طور تصادفی یا عمدا برای تمام حرکات ارائه می شود.
جعبه دنده	چرخ دنده های حلقوی دقیق / چرخ دندانه دار و چرخ دنده های دارای سختی 250 تا 350 BHN ساخته شده از فولاد آلیاژ کربن، عملکرد صاف و عمر طولانی می تواند با جعبه دنده با کیفیت بالا با نام تجاری SEW / ABB مجهز
تابلو برق	طراحی مدولار، سهولت نصب و نگهداری، عملیات قابل اعتماد، فیوزهای مدار کمتر، سیم کشی و پایانه های جمع و جور. حفاظت موتور بیش از حد برای جلوگیری از بارگیری در صورت کنترل کابین، می توان آن را با تهویه مطبوع و با کنترل و کنترل راحت و راحتی مجهز کرد.
محدود کردن سوئیچ	برای بیش از بالا بردن و بیش از کاهش: شنت، نوع قابل تنظیم است. نوع اهرم دو طرفه برای CT هر دو جهت و LT هر دو جهت قابل اعتماد ساخته شده است. سوئیچ های پایه امن برای متوقف خواهد شد برای جلوگیری از بیش از سفر در تمام حرکات ارائه شده
صفحه کنترل	از طریق کنترل کابین و همچنین با کنترل اصلی با فشار دکمه ON، OFF، UP، DOWN، Forward، Reverse، Left، Right، Bridge Light و Emergency Stop. ایمنی عملیاتی ولتاژ 36 ولت که در انتهای Bridge Girder حلق آویز می شود. پانل کنترل جرثقیل باید شامل فیوز ها، بازوی های قطع کننده هوا، ترانسفورماتور پایین تر، رله و غیره باشد. سیم ها / کابل ها باید به صورت نمودار مدار یک عدد باشند. مدار مدار با ورق پوشش داده شده در داخل درب پانل ارائه شده است.

داده های تکنیکی

ظرفیت بالابری (T)

1،2،3،5،10T

16،20T

Span (M)

7.5-22.5M

مکانیزم سفر جرثقیل

سرعت سفر (m / min)

نسبت گیرنده

58.78

39.38

26.36

19.37

15.88

58.78

39.38

26.36

19.37

15.88

موتور

مدل

ZDY21-4

ZDY122-4

ZDY131S-4

قدرت (کیلووات)

2 × 0.8

2 × 1.5

1.5 × 2

2.2 × 2

چرخش (m / min)

1380

مکانیسم بلند کردن

مدل بالابر برقی

CD1 / MD1

MD1 / HC

(بالابر برقی) و مکانیسم حرکت الکتریکی

سرعت بالا بردن (m / min)

8،8 / 0،8 7،7 / 0.7

3.5 3.5 / 0.35

ارتفاع بالابر (متر)

6، 9، 12، 18، 24، 30

12،18،24،30

سرعت سفر (m / min)

20 (30)

موتور

نوع قفس سنجاب قفس

وظیفه کار

A3-A5

منبع تغذیه

سه فاز 380V 50HZ

قطر چرخ

270 میلیمتر

370 میلیمتر

عرض پیاده روی

37-70 میلیمتر

مزیت:

1) کیفیت کلاس اول با قیمت رقابتی

2) طراحی فشرده، استفاده بهینه از اندازه مناطق کاری

3) ساختار منطقی، عملکرد مطلوب

4) بار را به راحتی کنترل کنید و بار دقیق را تنظیم کنید

5) شروع و توقف صاف

6) امنیت بالا و قابلیت اطمینان

7) کم سر و صدا، کابین کامیون و دیدگاه خوب

8) حداقل و آسان تعمیر و نگهداری، تبادل عالی برای قطعات و اجزای

9) صرفه جویی در مشخصات برق

10) "یک توقف" برای نیازهای جرثقیل و بالابرها

ویژگی های ایمنی:

1. حفاظت از بیش از حد: اگر مواد بیش از ظرفیت، جرثقیل به خودی خود محافظت می کند هشدار تیز.

2. ترمز اضطراری: اگر کارکنان عملیات با شرایط اضطراری مواجه شوند، ما می توانیم سیستم ترمز اضطراری را برای حفاظت از گنج های مربوطه به کار اندازیم.

3. روش کنترل: کنترل اتاق یا کنترل از راه دور برای جلوگیری از آسیب به کارکنان عملیات

4. موتور اصلی بلند کردن: با حفاظت حرارتی و حفاظت از ارز.

5. قلاب با لچ

6. بافر لاستیکی

7. زمین حفاظت

8. سوئیچ جرثقیل و سوئیچ پایان سفر

9. ویژگی های زیر مجموعه ها قبل از assemly مورد آزمایش قرار می گیرند.

10. تمام جرثقیل ها قبل از خروج از کارخانه باید قبل از انجام آزمایش و آزمایش و ارائه گواهینامه آزمون.

خدمات:

دوره گارانتی: ما 12 ماه گارانتی برای بدن اصلی ارائه می دهیم. ظرف مدت 12 ماه هر گونه مشکل کیفیت با بدن اصلی (از جمله قطعات پوشیدنی) وجود ندارد، ما مهندسان حرفه ای ما را برای ارائه خدمات تعمیر و نگهداری ترتیب می دهیم. همچنین ما یک گروه از قطعات پوشیدنی را به صورت رایگان ارائه می دهیم.
خدمات نصب: اگر مشتری به مهندسین ما برای نصب نیاز ندارد، ما خدمات مشاوره راه دور را ارائه خواهیم داد. همچنین ما می توانیم مهندسین را برای ارائه خدمات نصب در صورت نیاز مشتری، ترتیب دهیم.
پیگیری دوره ای برای جرثقیل خدمه وضعیت. جمع آوری نظر مشتریان، توسعه محصولات و خدمات بهتر.
هر گونه مشکلی در استفاده وجود دارد، در صورتی که به دلیل کیفیت ما مسئولیت کامل را بر عهده بگیریم، و بخش حرفه ای پس از فروش را برای ارائه راه حل فراهم کنیم. اگر به علت سوء استفاده یا مشکالت دیگر، ما یک فن آوری حرفه ای را نیز پشتیبانی خواهیم کرد و یا مهندسین ما را برای کمک به مشتری نیاز خواهیم داشت.

چرا ما را انتخاب کن

1. خدمات یک به یک بهترین تجربه خرید را برای شما تضمین می کند.

2. ظرفیت تولید قوی و کارگران حرفه ای به شما تحویل کوتاه را تضمین می کند.

3. بازرسی دقیق تحویل محصولات با کیفیت بالا را تضمین می کند.

سفارش سفارش

1. ظرفیت بالابر

2. ارتفاع بالابر: ___ متر (مرکز قلاب به زمین)

3. طول طول: ___m (مرکز راه آهن به مرکز راه آهن)

4. منبع تغذیه: ولتاژ.

5. آیا برای ریل ها نیاز دارید؟ اگر نیاز دارید، به ما بگویید چه مدت است.

6. بهتر است اگر بتوانید به ما نقاشی کارگاه ارسال کنید.

7. شرایط پرداخت: T / T، L / C.
