اطلاعات پایه

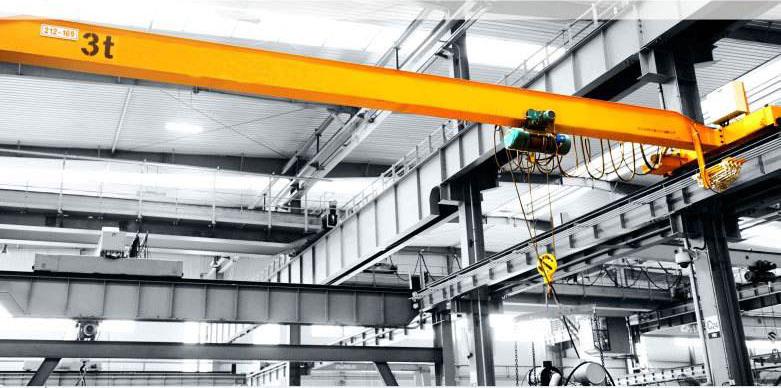

نام: جرثقیل زیرزمینی اثبات انفجار تک هسته ای
مدل شماره: LB
ارتفاع بالابر: تا 20 متر
وظیفه گروه: A3-A5
روش کنترل: آویز / بی سیم
کاربرد: استفاده از ساخت و ساز، استفاده از کارگاه، استفاده از مواد معدنی
نوع زنجیر: سیم طناب
منبع تغذیه: الکتریکی
نوع متحرک: چرخ
نصب و راه اندازی: مونتاژ
نوع جرثقیل برج: جرثقیل سرنشین دار
بسته حمل و نقل: جعبه چوبی
مشخصات: ظرفیت: 2-10T
محدوده: 5-30 م
منبع: هنان، چین
توضیحات محصول
این جرثقیل ضد انفجار برای کارگاه هایی طراحی شده است که دارای گاز قابل احتراق هستند که ممکن است منجر به انفجار شود. درجه انفجار آن Exd II BT4، Exd II CT4 است. این جرثقیل ضد انفجار مخصوصا برای هر کارگاه پر از گاز قابل احتراق یا هر ماده قابل احتراق مناسب است که ممکن است به انفجار منجر شود.
1- مکانیسم بلند کردن
- تک لبه سیم طناب یا بالابر زنجیری به عنوان گزینه:
- سرعت بالا بردن: به صورت تک یا دوگانه در هر مورد مورد نیاز است
- چرخ دستی سرعت: تک یا دوگانه یا گام کمتر به عنوان مورد نیاز است
- عملکرد بالا با قیمت های ارزان تر
دوچرخه و موتور
- جعبه سیم پیچ خورده سفت و سخت
- طراحی مدولا
- موتور محرک قفس سنجاب یا موتور نرم به عنوان گزینه
- سرعت سفر: تنها و یا دوگانه یا گام کمتر به عنوان مورد نیاز است
3-Main Bearing
- جعبه جوش سخت سفت و محکم یا محکم بخش فولادی توخالی
- طراحی مدولا
- ساخته شده از فولاد Q235 یا Q345
- انحراف طراحی ≤1 / 750 از فاصله
4-کنترل
- کنترل مستقل کنترل پنل در امتداد مسیر C
- کنترل بی سیم به عنوان گزینه
- کنترل کابین به عنوان گزینه
قسمت 5 الکتریکی
- منبع تغذیه منبع تغذیه (به عنوان گزینه)
- کنترل پنل ها IP54 یا IP44 بستگی به محیط کار دارد.
- اجزاء در یک روش تعمیر و نگهداری قرار می گیرند، و کل طرح با حفاظت خوب فراهم می کند
- کابل های فستون در زین های کابل به حالت تعلیق درآمده و به چرخ دستی های کابل متصل می شوند و در مسیر C-گالوانیزه اجرا می شوند.
- قسمت اصلی الکتریکی در مارک Schneider یا زیمنس
6-نقاشی
- حفاظت از خوردگی از طریق زنگ زدگی توسط ضربه شلاق مکانیکی SA 2.5
- لایه اول پوشش اپوکسی 30 میکرون
- لایه دوم پوشش اپوکسی 30 میکرون
- لایه سوم پوشش پلی اورتان 40 میکرون
- ضخامت متوسط: حدود 100 میکرون
- رنگ: زرد یا نارنجی به عنوان مورد نیاز
حفاظت 7-ایمنی
- سوئیچ اضطراری
- حفاظت از اضافه بار
- حفاظت از زمین
- مسافرت صلیب و حفاظت از سفر طولانی
- حفاظت در برابر مسافرت
- حفاظت از موتور بیش از حد
ویژگی های مزایا
- وزن مرده نور
- اجزای عملکرد بالا با قیمت مناسب
- قطعات یدکی اقتصادی
- 2 سال گارانتی
- تعمیر و نگهداری آسان و جایگزینی آسان قطعات
- کم هزینه حمل و نقل و نصب سریع
طرح
مکانیزم سفر جرثقیل | سرعت حرکت (m / min) | 20 | ||||
نسبت سرعت | 58.95 | |||||
موتور | تایپ کنید | مخروط سنجاب قفس | ||||
قدرت (کیلووات) | 0.8X2،1.5X2،2.2X2 | |||||
سرعت چرخش (r / min) | 1380 | |||||
ماشینکاری (بالابر برقی) و مکانیسم حرکت الکتریکی | مدل بالابر برقی | HB، BCD، BMD | ||||
سرعت بالا بردن (m / min) | 8 / 0.87 / 0.73.5 / 0.35 | 8،7،3،5 | ||||
ارتفاع بلند (متر) | 6،9،12،18،24 | |||||
سرعت حرکت (m / min) | 20 | |||||
موتور | مدل قفس سنجاب مخروطی | |||||
سیستم کار | متوسط Jc = 25٪ | |||||
جریان الکتریسیته | 380V 50Hz سه فاز | |||||
قطر چرخ | Φ270، Φ400 | |||||
عرض دنباله | 37-70 | |||||
درجه انفجار | ExdIIBT4 ExdIICT4 |
