ظرفیت تا جرثقیل بالای 16 تن تک تیرانداز
- May 03, 2018 -

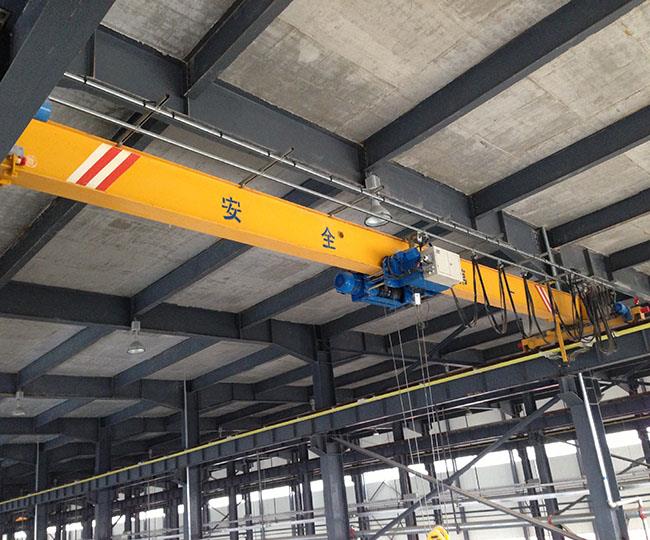

اطلاعات پایه timg.jpg


نام: ظرفیت حداکثر 16 تون تنها یک سیلندر سرنشین دار

مدل شماره: LD

ارتفاع بالابر: تا 20 متر

وظیفه گروه: A3-A5

روش کنترل: آویز / بی سیم

کاربرد: استفاده از ساخت و ساز، استفاده از کارگاه، استفاده از مواد معدنی

نوع زنجیر: سیم طناب

منبع تغذیه: الکتریکی

نوع متحرک: چرخ

نصب و راه اندازی: مونتاژ

نوع جرثقیل برج: جرثقیل سرنشین دار

بسته حمل و نقل: جعبه چوبی

مشخصات: ظرفیت: 2-10T، محدوده: 5-30M

منبع: هنان، چین


توضیحات محصول


قسمت 1: شرح

جرثقیل های تک شاحه نوع LD معمولا از ساختمانی تک تک سنگ ساخته می شوند. این می تواند با پرتو های فولادی یا نوع سخت افزاری جوشکاری سخت تر ساخته شود. ظرفیت بارگذاری کمتر از 20 تن در مقایسه با جرثقیل های تک هسته ای معمول تر است. جرثقیل جرثقیل تک تیرانداز به طور گسترده ای در زمینه صنعتی ما استفاده می شود. این کارخانه در کارخانه فولاد، نیروگاه برق آبی، انبار، کارگاه، خط تولید، تعمیر و نگهداری، حمل و نقل مواد، فروشگاه تجهیزات و غیره استفاده می شود. ما دارای تجهیزات استاندارد جامع و طیف گسترده ای از لوازم جانبی را با توجه به نیازهای فردی.


قسمت 2: پیکربندی دقیق:

1- مکانیسم بلند کردن
- تک هسته ای سیم طناب یا بالابر زنجیره ای به عنوان گزینه: سرعت بالا بردن: تک و یا دوگانه در هر مورد نیاز
- چرخ دستی سرعت: تک یا دوگانه یا گام کمتر به عنوان مورد نیاز است
- عملکرد بالا با قیمت های ارزان تر

دوچرخه سواری
جعبه های جوش داده شده جعبه نوع end carriage
- طراحی مدولا
موتور محرک قفس یا موتور شروع نرم به عنوان گزینه
- سرعت سفر: تنها و یا دوگانه یا گام کمتر به عنوان مورد نیاز است

3-Main Bearing
- جعبه جوش سخت سفت و محکم یا محکم بخش فولادی توخالی
- طراحی مدولا
- ساخته شده از فولاد Q235 یا Q345
- انحراف طراحی ≤1 / 750 از فاصله

4-کنترل
کنترل مستقل مستقل کنترل سفر در امتداد مسیر C
یا کنترل بی سیم به عنوان گزینه
یا کنترل کابین به عنوان گزینه

قسمت 5 الکتریکی
منبع تغذیه منبع تغذیه (به عنوان گزینه)
پانل های کنترل IP54 یا IP44 بستگی به محیط کار دارد.
اجزای سازنده در یک روش تعمیر و نگهداری قرار می گیرند، و طرح کلی با حفاظت خوب فراهم می کند
کابل های فستیوال بر روی زانوی کابل، ثابت به چرخ دستی های کابل، در حال اجرا در مسیر C-گالوانیزه معلق است.
بخش اصلی الکتریکی در مارک Schneider یا زیمنس

6-نقاشی
حفاظت از خوردگی از طریق زنگ زدگی توسط ضربه شلاق مکانیکی SA 2.5
اولین لایه پوشش اپوکسی 30 میکرون
لایه دوم پوشش اپوکسی 30 میکرون
- لایه سه لایه پوشش پلی اورتان 40 میکرون
ضخامت آلی: حدود 100 میکرون
رنگ: زرد یا نارنجی به عنوان مورد نیاز است

حفاظت 7-ایمنی
کلید اضطراری خاموش
محافظت از بارگزاری
حفاظت از زمین
سفرهای کراس و حفاظت از سفر طولانی
-افزایش حفاظت از سفر
حفاظت از موتور در برابر اشباع

قسمت 3: طرح و داده های فنی


ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16.0
27.5 6.69 27.0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818.5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7.67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21.0
25 9.56 73.8 21.4
25.5 9.71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4.34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111.5 30.5
25.5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115.0 33.8
27 14.77 115.6 34.3
27.5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
ظرفیت (t) عرض (متر) وزن کلی (G) بار حداکثر چرخ (kN) بار چرخ دقیقه (kN) H1 H2 H3 W ب C1 C2
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101.0 10.7
9 5.83 102.3 11.0
9.5 5.96 103.5 11.3
10 6.09 104.6 11.6
10.5 6.22 105.7 11.8
11 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7.45 111.5 14.7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8.67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122.9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21.5 12.64 129.1 27.4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134.0 31.6
24.5 14.52 134.78 32.1
25 14.74 135.4 32.6
25.5 14.96 135.6 33.1
