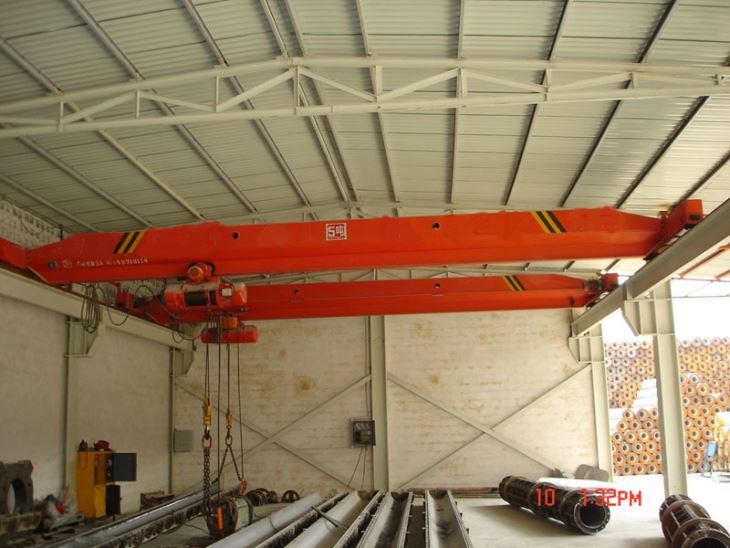

جرثقیل تک تیرانداز 2 تون با حامل الکتریکی

جرثقیل تک تیرانداز با 2 تون با بالابرهای الکتریکی جدید

  مدل تک لبه مدل LD مدل بهبود یافته و بر اساس مدل LD طراحی شده است. با ساختار منطقی تر و فولاد قوی تر به طور کلی مشخص می شود. با استفاده از مدل CD1، مدل الکتریکی مدل MD1 به عنوان یک مجموعه کامل، این آسانسور جرثقیل با ظرفیت 1 تا 10 تن است. محدوده عرض 7.5-31.5 متر است. کار درجه A3-A4 است. دمای کار -25 درجه تا 40 درجه است.

1. پرتو اصلی - ساختار جابجایی اصلی جرثقیل که عرض عرض خلیج را در بر می گیرد و در جهت موازی با باند پرواز می کند. این پل شامل دو کامیون های انتهایی و یک یا دو پل میله های بسته به نوع تجهیزات می باشد. پل نیز از واگن برقی و مکانیسم بالابرنده برای بالا و پایین بلند کردن بار استفاده می کند.

2. کامیون های پایان - واقع در هر دو طرف پل، کامیون های پایان بخش خانه چرخ ها که در آن تمام جرثقیل سفر می کند. این مونتاژ شامل اعضای ساختاری، چرخ ها، یاطاقان، محورها و غیره است که از پل (ها) پل یا بخش متقابل واگن برقی پشتیبانی می کند.

3. Bridge Girder (s) - پرتو اصلی افقی پل جرثقیل که از چرخ دستی پشتیبانی می کند و توسط کامیون های انتهایی پشتیبانی می شود.

4. باند - ریل، پرتو، براکت و چارچوب که جرثقیل عمل می کند.

5. راه آهن راه آهن - راه آهن پشتیبانی توسط پرتو باند که در آن جرثقیل سفر می کند.

6. هوستر - مکانیسم بالابر یک واحد از موتور درایو، جفت، ترمز، چرخ دنده، درام، طناب و بار بلوک طراحی شده برای افزایش، نگهداری و کاهش بار حداکثر امتیاز است. مکانیزم حامل برای چرخ دستی نصب شده است.

7. واگن برقی - واحدی که مکانیسم بالابر را حمل می کند که بر روی پل های ریل حرکت می کند در جهت زاویه ای راست به باند جرثقیل. قاب چرخ دستی ساختار پایه چرخ دستی است که در آن مکانیسم های بالابر و حرکت می شود.

8. Buffer (Buffer) - یک دستگاه جذب کننده انرژی برای کاهش اثر زمانی که یک جرثقیل یا چرخ دستی متحرک به پایان سفر مجاز خود می رسد یا زمانی که دو جرثقیل یا چرخ دستی متحرک در تماس هستند. این دستگاه ممکن است به پل، واگن برقی یا توقف باند متصل شود.

مزایای:

1. ساختار نور، نصب آسان.
   2. ایمن و قابل اعتماد، عملیات آسان
   3. تعمیر و نگهداری مناسب
   4. عملکرد مطلوب، صاف کردن آسان.
